Comenzar el estudio de un nuevo lenguaje desde sus fundamentos puede resultar una tarea complicada debido a la necesidad de asimilar una serie de conceptos aparentemente no relacionados entre sí. Sólo al avanzar en el mismo se adquiere de forma progresiva una visión global y un mayor entendimiento de las definiciones iniciales. Este capítulo pretende ayudar a la comprensión de dichos conceptos previos, con una introducción genérica del lenguaje y sus elementos.

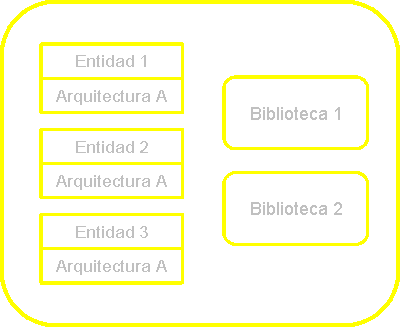

Como indica la figura 2.1, toda descripción en VHDL está constituida al menos por tres tipos de elementos:

Bibliotecas* (libraries)

Entidades (entities)

Arquitecturas (architectures)

El diseñador generalmente realiza la descripción de las entidades y arquitecturas empleando elementos almacenados en las bibliotecas. Aquéllas a su vez son almacenadas en la biblioteca de trabajo (denominada work por defecto) luego de ser compiladas, como se verá en el capítulo 8.

* Habitualmente se les denominan librerías, término que constituye una traducción errónea de libraries
